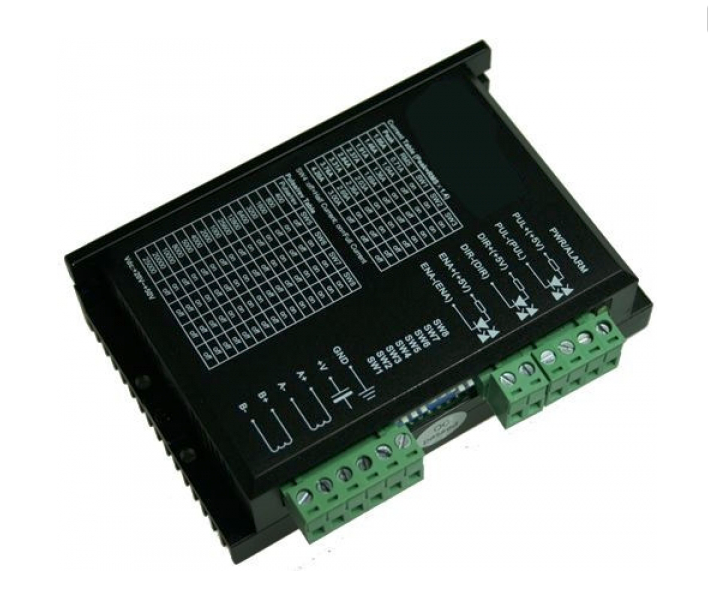

Beschreibung
- Strom Einstellbar von 1,4 bis 4,2 pro Phase in 8 Schritten über DIP Schalter
- Motorspannung 20-50 Volt
- automatische Stromabsenkung auf 50% vom eingestellten Motorstrom im Stillstand (Sleep). Über DIP Schalter abschaltbar
- ruhiger Motorlauf und geringe Erwärmung von Motor und Endstufe.
- Optokoppler Eingänge. Schritt, Richtung und Enable
- über 200 KHz Taktrate
- Anschluß an PC-Parallelport über Interfaceplatine oder Mikrocontroller
- 15 Mikroschrittauflösungen, binär 2, bis 128, dezimal 5 bis 125, über DIP Schalter einstellbar
- geeignet für Motoren bis 4,2 A Spitzenstrom und mit 4, 6 oder 8 Anschlüssen
- Größe: (118x76x33mm)
- Gewicht ca 280 g
- geschlossenes Metallgehäuse. Kann stehend oder liegend Montiert werden
- Überspannungs- und Kurzschlußschutz
Mit Dieser Einzelendstufe kann in Verbindung mit der Interfacekarte eine Steuerung bis zu vier Achsen realisiert werden. Mit 2 Interfacekarte bis zu 8 Achsen. Eine Kombination von 4A, 8A und 2A Endstufen an einer Interfacekarte ist ebenfalls möglich.
